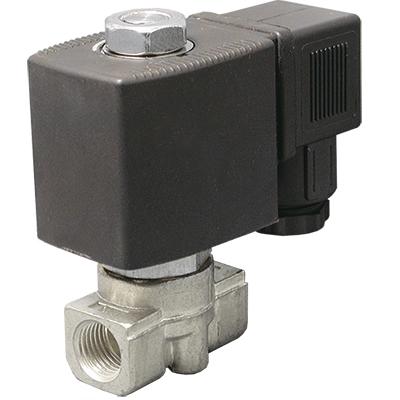

Клапан соленоидный миниатюрный нормально закрытый прямого действия с поршнем, для пара AR-YCSM31 предназначен для управления потоком рабочей среды в трубопроводе
Особенности:
Нормально закрытый соленоидный клапан - это магнитный клапан, в котором закрытое положение сохраняется, если управляющее напряжение на его индукционную катушку не подается. При подаче напряжения на катушку нормально закрытый клапан открывается и пропускает через себя поток рабочей среды. При отключении управляющего напряжения этот клапан автоматически закрывает и перекрывает поток рабочей среды в трубопроводе. При обрыве провода управляющего напряжения клапан будет закрыт.
В большинстве случаев подходит для эксплуатации в системах водоснабжения, теплоснабжения, вентиляции и пневмоуправления. Особенно актульно применение данного типа клапана, когда клапан должен быть закрыт большую часть времени либо когда он обязательно должен быть закрыт при отключении электропитания системы.
Также вы можете ознакомиться с другими вариантами в нашем каталоге. Например, можно купить соленоидный клапан для воды в исполнении AR-2W41. Он также надёжен и прост в эксплуатации.
| Параметр | Значение |
| Рабочая среда | пар (только для исполения GPS), вода, горячая вода, воздух,инертные газы, спирт, бытовой и природный газы, масла, бензин, слабые кислоты |
| Материал корпуса и уплотнения |
нержавеющая сталь с PTFE или латунь с VITON |
| Температура рабочей среды |
VITON: -10...120 оС PTFE: -20...180 оС |
| Рабочее давление | 0...0.3-1.6 МПа |
| Диаметр условного прохода | 1.6...5 мм |
| Присоединение | резьбовое G1/8"...G3/8" |
| Катушка | S91H, ASE11B, SB543, IP65 |
| Питание | ~220 B, ~110 B, ~24 B =24 Вб =12 В |
| Мощность | S91H: 20 BA (AC), 14 Вт (DC) ASE11B: 4.5 BA (AC), 8 Вт (DC) SB543: 23 BA (AC), 13 Вт (DC) |
| Модель | Ду, мм | Kv, м3/ч | Присоединение | Pmin, МПа | Pmax, МПа | Вес, г | Катушка |
| AR-YCSM31161 GYZ | 1.6 | 0.09 | 1/8" | 0 | 1.6 | 390 | S91H ASE11B AB543 |
| AR-YCSM31251 GYZ | 2.5 | 0.15 | 1.2 | ||||
| AR-YCSM31301 GYZ | 3 | 0/26 | 1 | ||||
| AR-YCSM31252 GYZ | 2.5 | 0.15 | 1/4" | 1.2 | |||
| AR-YCSM3102 GYZ | 3 | 0.26 | 1 | ||||
| AR-YCSM31352 GYZ | 3.5 | 0.29 | 0.8 | ||||
| AR-YCSM31402 GYZ | 4 | 0.43 | 3/8" | 0.6 | |||
| AR-YCSM31452 GYZ | 4.5 | 0.52 | 0.4 | ||||
| AR-YCSM31503 GYZ | 5 | 0.61 | 0.3 |
Руководство по эксплуатации
