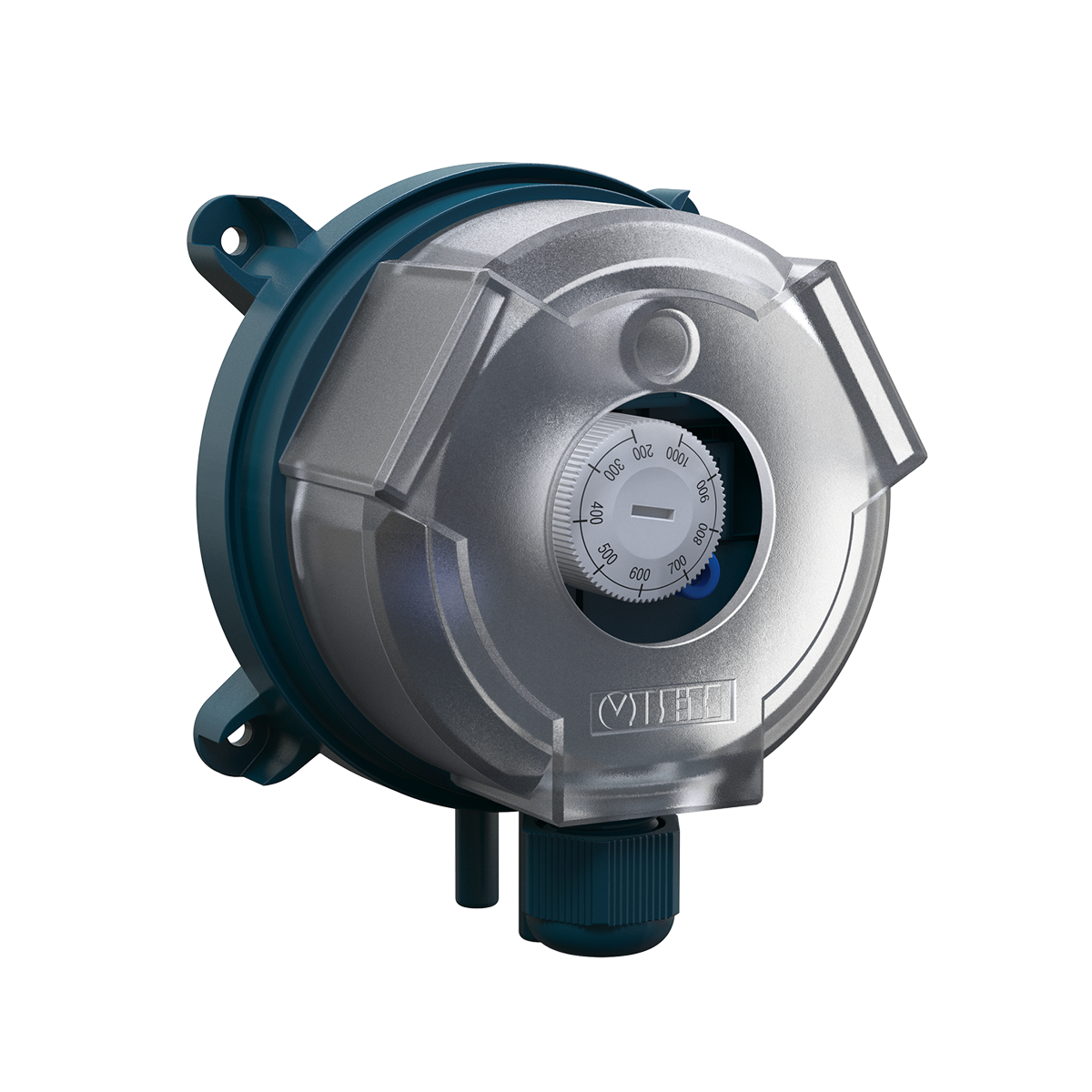

ОВЕН РД30-ДД представляет собой механическое реле перепада давления с поворотным указателем для ручной настройки порога срабатывания. Прибор выполнен в пластиковом корпусе со штуцерами диаметром 6 мм. В комплект входит силиконовая трубка длиной 1,5 м, адаптеры для врезки в вентиляционный короб и обжимные клеммы для удобства монтажа проводов. Коммутируемый ток до 1,5 А 250 В.
Реле предназначено для работы в вентиляционных системах: контроля засорения фильтра, контроля работы вентилятора, контроля направления потока в коробе.
Особенности:
Если вам нужно контролировать давление в системах водоснабжения, а не в вентиляции, обратите внимание на возможность купить реле давления для скважины — это устройство защитит насос от сухого хода и поддержит стабильный напор. В отличие от ОВЕН РД30-ДД, специализированные модели для воды рассчитаны на больший коммутируемый ток и работу во влажной среде.

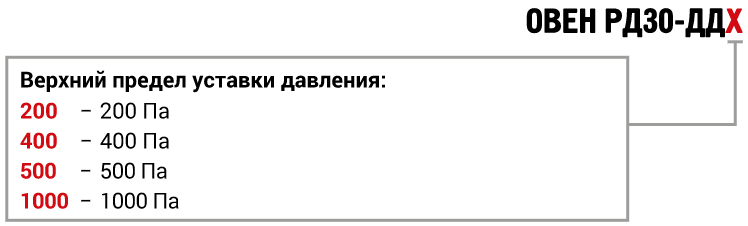

Модификации
|
Наименование параметра |
Значение |
|||
|
РД30- ДД200 |
РД30- ДД400 |
РД30- ДД500 |
РД30- ДД1000 |
|
|
Общие характеристики |
||||
|
Рабочая среда |
Воздух, неагрессивные и негорючие газы |
|||
|
Диапазон задаваемой уставки перепада давления |
20…200 Па |
40…400 Па |
50…500 Па |
200…1000 Па |
|
Дифференциал (Рдиф.), не более |
10 Па |
20 Па |
20 Па |
100 Па |
|
Рабочий диапазон абсолютного давления |
84...118 кПа |
|||
|
Максимальный перепад давления между штуцерами Р1 и Р2 |
10 кПа |
|||
|
Максимальный постоянный ток коммутации для цепей управления (Uпост = 24 В) |
0,1 А |
|||
|
Максимальное переменное напряжение коммутации (Uпер) |
250 В |
|||
|
Максимальный переменный ток коммутации (Uпер = 250 В) |
1,5 А |
|||
|
Подведение давления к прибору |
Через встроенные штуцеры Ø 6 мм |
|||
|
Погрешность срабатывания реле |
±15 %, но не менее ±10 Па |
|||
|
Управляющий выход |
Реле, SPDT |
|||
|
Подключение сигнальных проводов |
К винтовым клеммам прибора |
|||
|
Подключение штуцера Р1 |
Область повышенного давления |
|||
|
Подключение штуцера Р2 |
Область пониженного давления |
|||
|
Диаметр подключаемого трехжильного кабеля |
3...8 мм |
|||
|
Сопротивление изоляции (питание-корпус), не менее: |
||||
|
– при 250 В |
20 МОм |
|||
|
– при 250 В на верхнем пределе рабочего диапазона температур |
5 МОм | |||
|

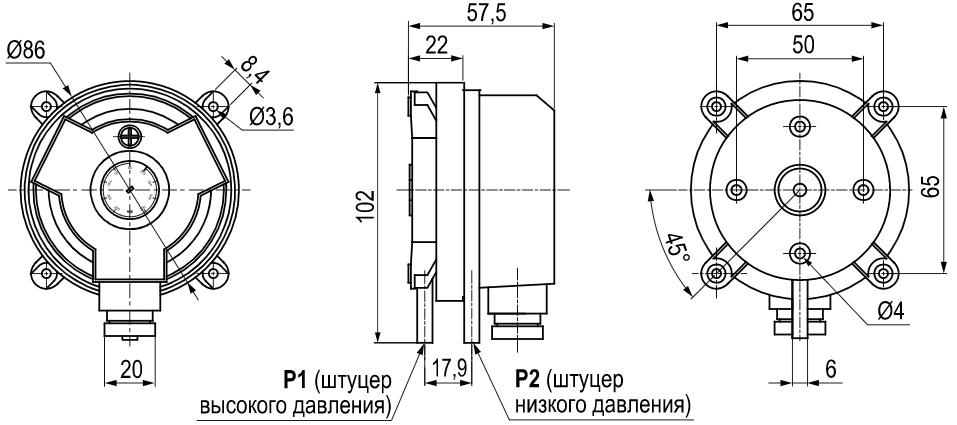

Конструктивные параметры |
||||
|
Расположение оси крепежного отверстия прибора |
Вертикально, штуцерами вниз |
|||
|
Степень защиты по ГОСТ 14254 |
IP54 |
|||
|
Масса прибора, не более: |
||||
|
– без упаковки |
150 г |
|||
|
– в упаковке |
270 г | |||
|
Характеристики надежности |
||||
|
Средняя наработка на отказ, не менее |
87 000 ч |
|||
|
Срок службы, не менее |
10 лет |
|||
|
Условия эксплуатации |
||||
|
Температура окружающей среды |
–20...+85 °С |
|||
|
Относительная влажность, не более |
85 % (при +25 °С) |
|||

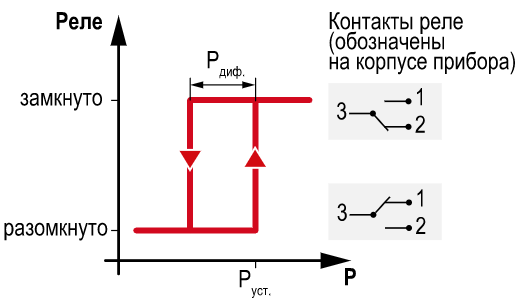

Диаграмма срабатывания
Руководство по эксплуатации
Сертификат соответствия
