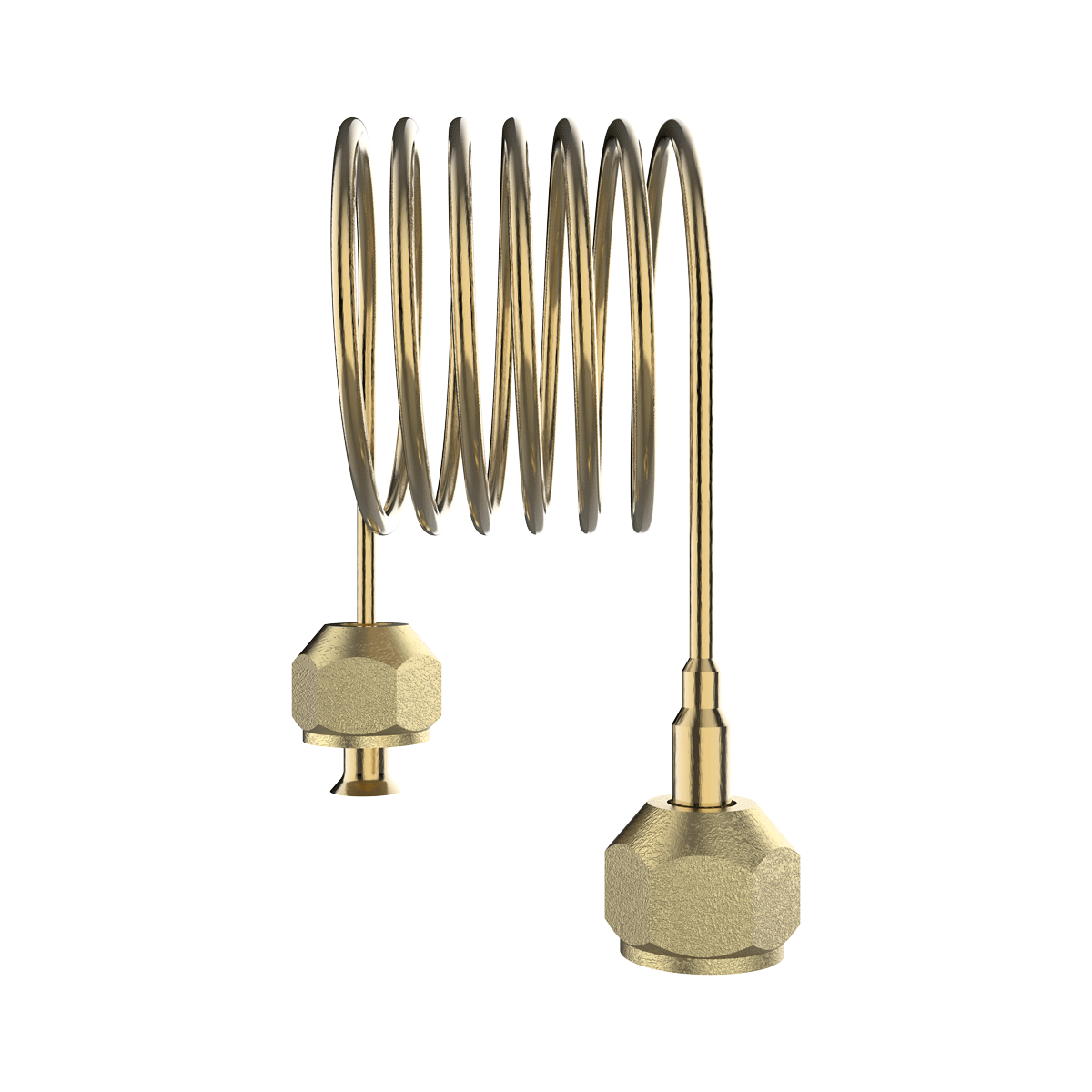

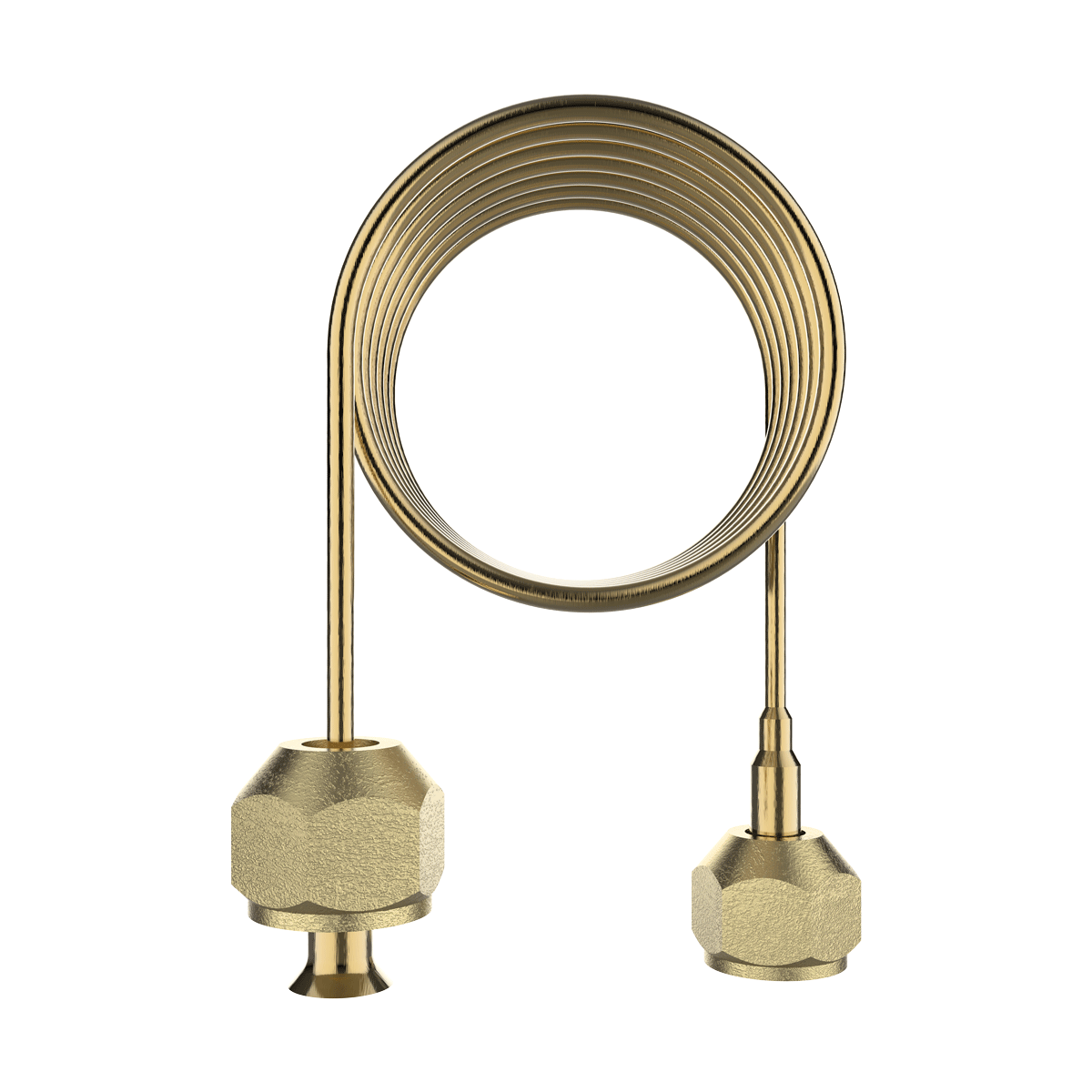

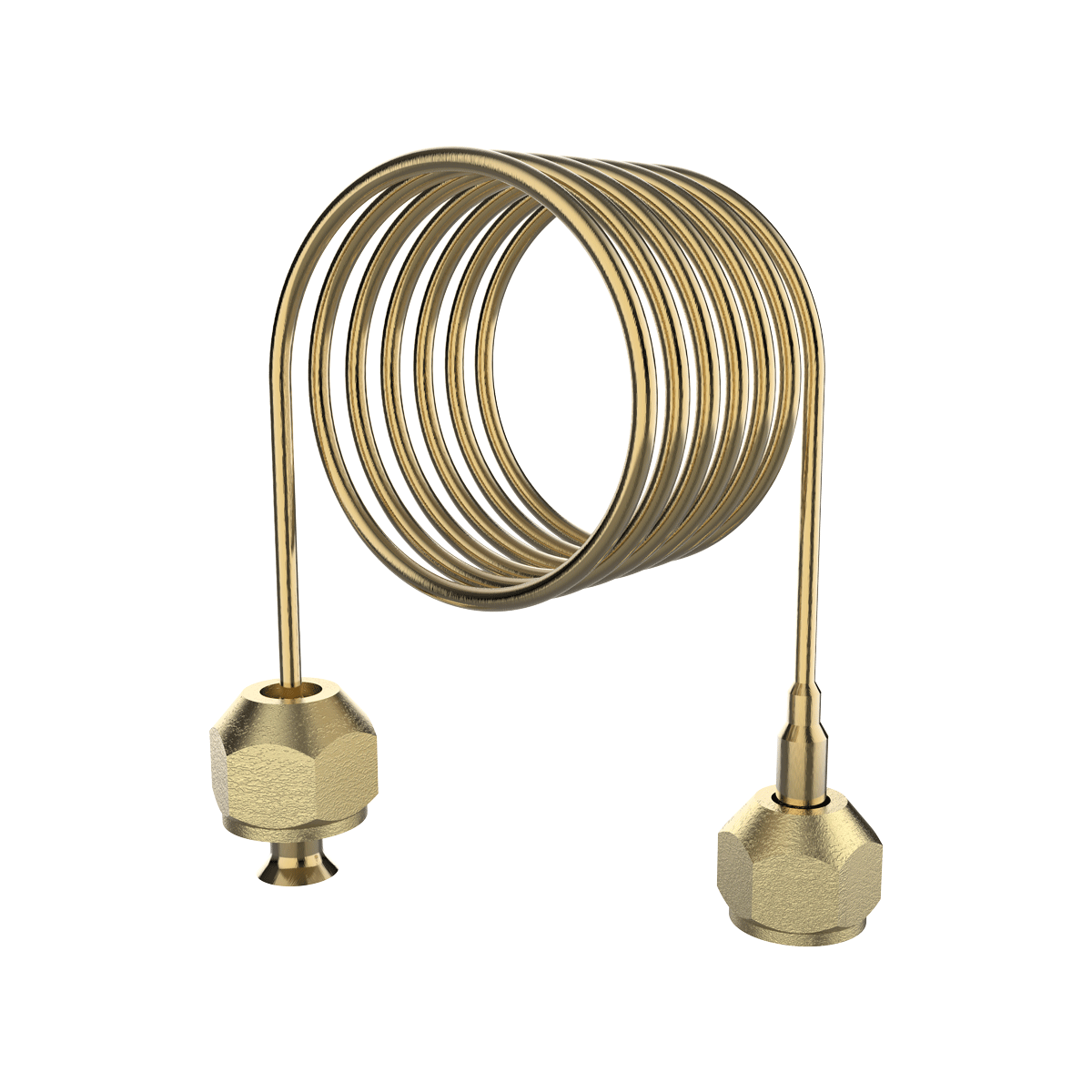

Медные капиллярные трубки ТКМ используются для удалённого соединения и подключения реле давления РД55 или ДР-ДД к технологическому процессу. Благодаря медному сплаву трубка легко изгибается в необходимом направлении при осуществлении монтажа или в процессе эксплуатации.
На выбор представлены два типа трубок:
Если вы подбираете полный комплект для автоматизации водоснабжения, рекомендуем заранее уточнить цену на реле давления воды для насоса, чтобы сравнить варианты и избежать переплаты за монтажные работы.
ВНИМАНИЕ!
С каждого конца трубка имеет развальцовку и подвижную гайку с внутренней присоединительной резьбой SAE¼”. Для подключения капиллярной трубки к датчику и к процессу необходимо использовать латунный переходник УПЛ с резьбой SAE¼” на G1/4” или G1/2”.
|
Параметр |
Значение |
|
Материал трубки |
Медный сплав |
|
Материал гайки |
Латунь |
|
Рабочая среда |
Жидкость / Газ |
|
Давление рабочей среды |
До 4 МПа |
|
Температура рабочей среды |
-40…+120 °С |

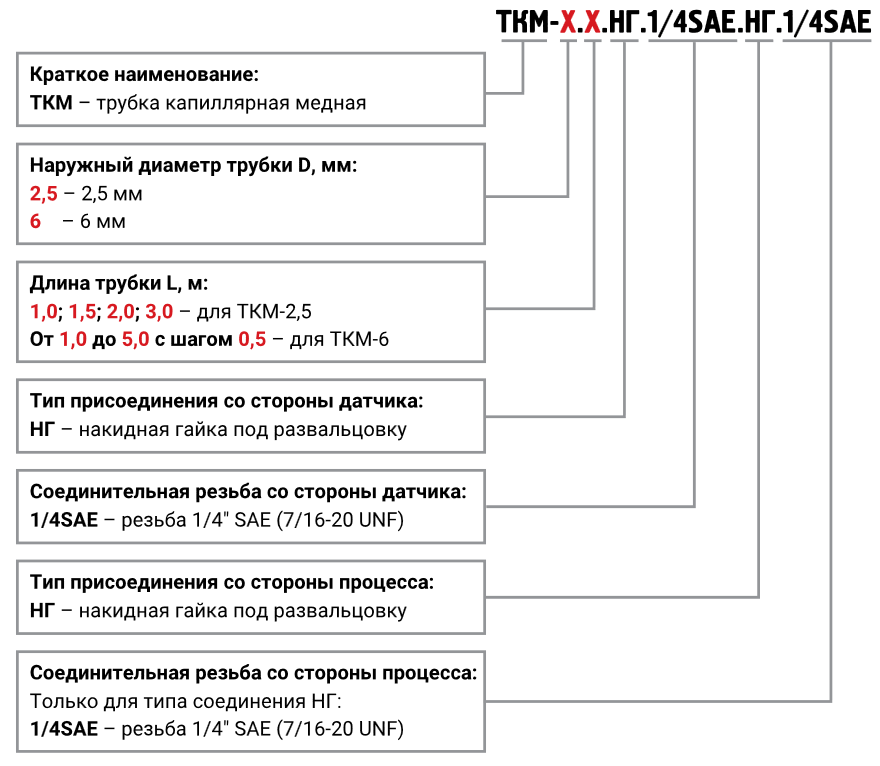

| Конструктивное исполнение | Описание | Обозначение при заказе |
|
|
Трубка капиллярная 2,5×0,5 Материал: медь/латунь Длина L: 1,0; 1,5; 2,0; 3,0 метра Подключение с обеих сторон: накидная гайка под развальцовку «мама» 1/4" SAE |
ТКМ-2,5.L.НГ.1/4SAE.НГ.1/4SAE |
|
|
Трубка капиллярная 6,0×1 Материал: медь/латунь Длина L: от 1,0 до 5,0 метра с шагом 0,5 Подключение с обеих сторон: накидная гайка под развальцовку «мама» 1/4" SAE |
ТКМ-6.L.НГ.1/4SAE.НГ.1/4SAE |
|
ТКМ-2,5.1,0.НГ.1/4SAE.НГ.1/4SAE |
Трубка капиллярная медная диаметром 2,5 мм, длиной 1,0 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE |
|
ТКМ-2,5.1,5.НГ.1/4SAE.НГ.1/4SAE |
Трубка капиллярная медная диаметром 2,5 мм, длиной 1,5 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE |
|
ТКМ-2,5.2,0.НГ.1/4SAE.НГ.1/4SAE |
Трубка капиллярная медная диаметром 2,5 мм, длиной 2,0 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE |
|
ТКМ-2,5.3,0.НГ.1/4SAE.НГ.1/4SAE |
Трубка капиллярная медная диаметром 2,5 мм, длиной 3,0 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE |
|
ТКМ-6.1,0.НГ.1/4SAE.НГ.1/4SAE |
Трубка капиллярная медная диаметром 6 мм, длиной 1,0 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE |
|
ТКМ-6.1,5.НГ.1/4SAE.НГ.1/4SAE |
Трубка капиллярная медная диаметром 6 мм, длиной 1,5 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE |
|
ТКМ-6.2,5.НГ.1/4SAE.НГ.1/4SAE |
Трубка капиллярная медная диаметром 6 мм, длиной 2,5 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE |
|
ТКМ-6.3,0.НГ.1/4SAE.НГ.1/4SAE |
Трубка капиллярная медная диаметром 6 мм, длиной 3,0 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE |
|
ТКМ-6.3,5.НГ.1/4SAE.НГ.1/4SAE |
Трубка капиллярная медная диаметром 6 мм, длиной 3,5 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE |
|
ТКМ-6.4,0.НГ.1/4SAE.НГ.1/4SAE |
Трубка капиллярная медная диаметром 6 мм, длиной 4,0 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE |
|
ТКМ-6.4,5.НГ.1/4SAE.НГ.1/4SAE |
Трубка капиллярная медная диаметром 6 мм, длиной 4,5 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE |
|
ТКМ-6.5,0.НГ.1/4SAE.НГ.1/4SAE |
Трубка капиллярная медная диаметром 6 мм, длиной 5,0 метр в сборе с накидными гайками под развальцовку с резьбой 1/4SAE |
